Die Hardware basiert auf einem Arduino Prozessor, hier handelt es sich um ein abgeändertes nanino Board.

Das Modem ist ein UMTS Modem, dies nutzt das GSM und UMTS netzt, je nach Empfangsqualität.

Die Sensoren sind Standardsensoren für den Arduino, für die Wägung können einfache elektronische Waagen verwendet werden, wo die elektronik ausgebaut wird und die Sensoren per Vierleitertechnik angeschlossen werden können.

Am besten eignen sich natürlich Wägezellen im Einsatz.



Als Info, der Materialpreis der Waage (mit Gehäuse,kleinteilen...) liegt bei ca. 250 € (mit einer Wägezelle mit Aluplatte und Kesseldruckplatten, eine zusätzliche Waage an der Selben Sendestation ca. 50€ zusätzlich), ein paar Stunden Arbeit und sie läuft läuft und läuft.



Hier einige Bilder der aktuellen Waage.

Sie ist mittels einem Reedkontakt ausschaltbar, um beim Arbeiten am Bienenvolk einen Schwarmalarm zu vermeiden.

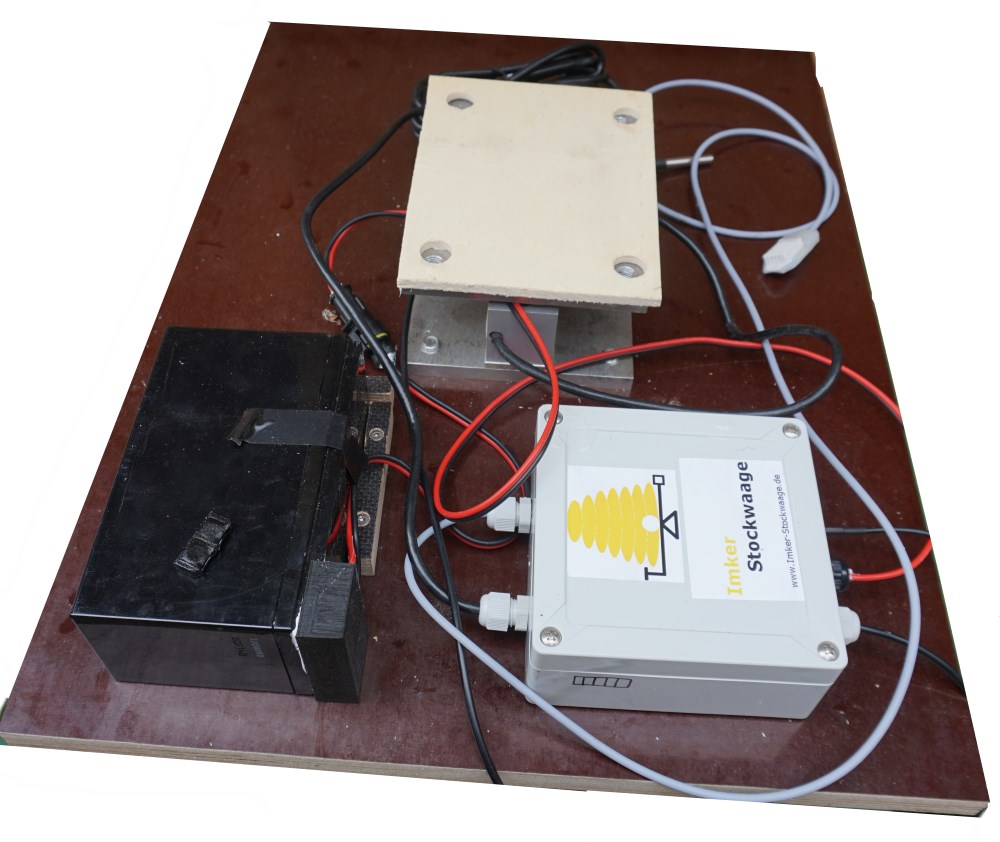

 Waage mit Akku und Steuereinheit, nur die Kabel müssen noch geordnet werden.

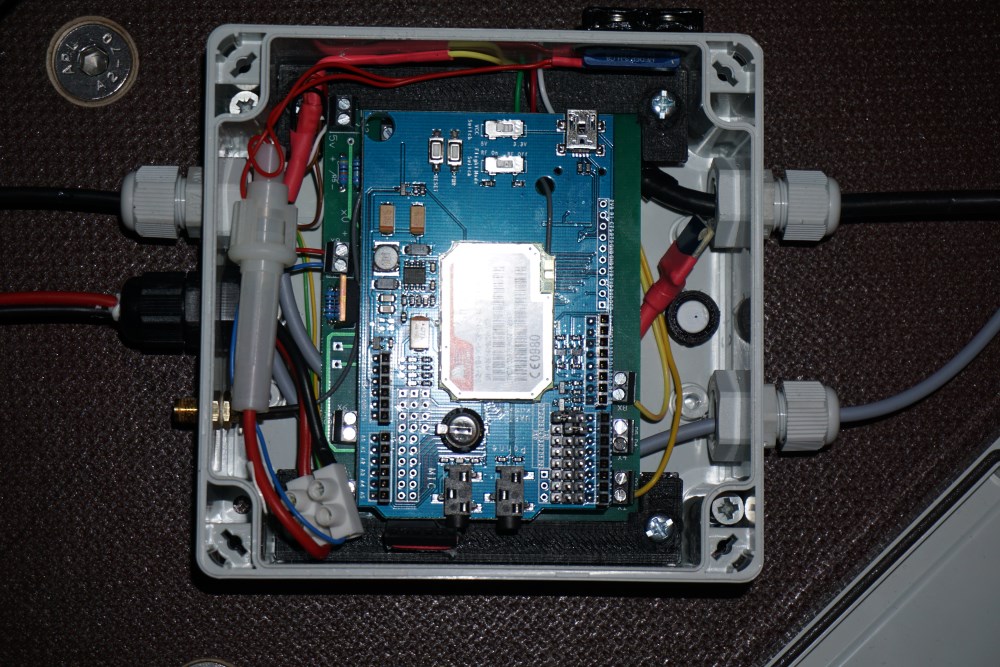

Elektronik, mit allen Bauteilen.

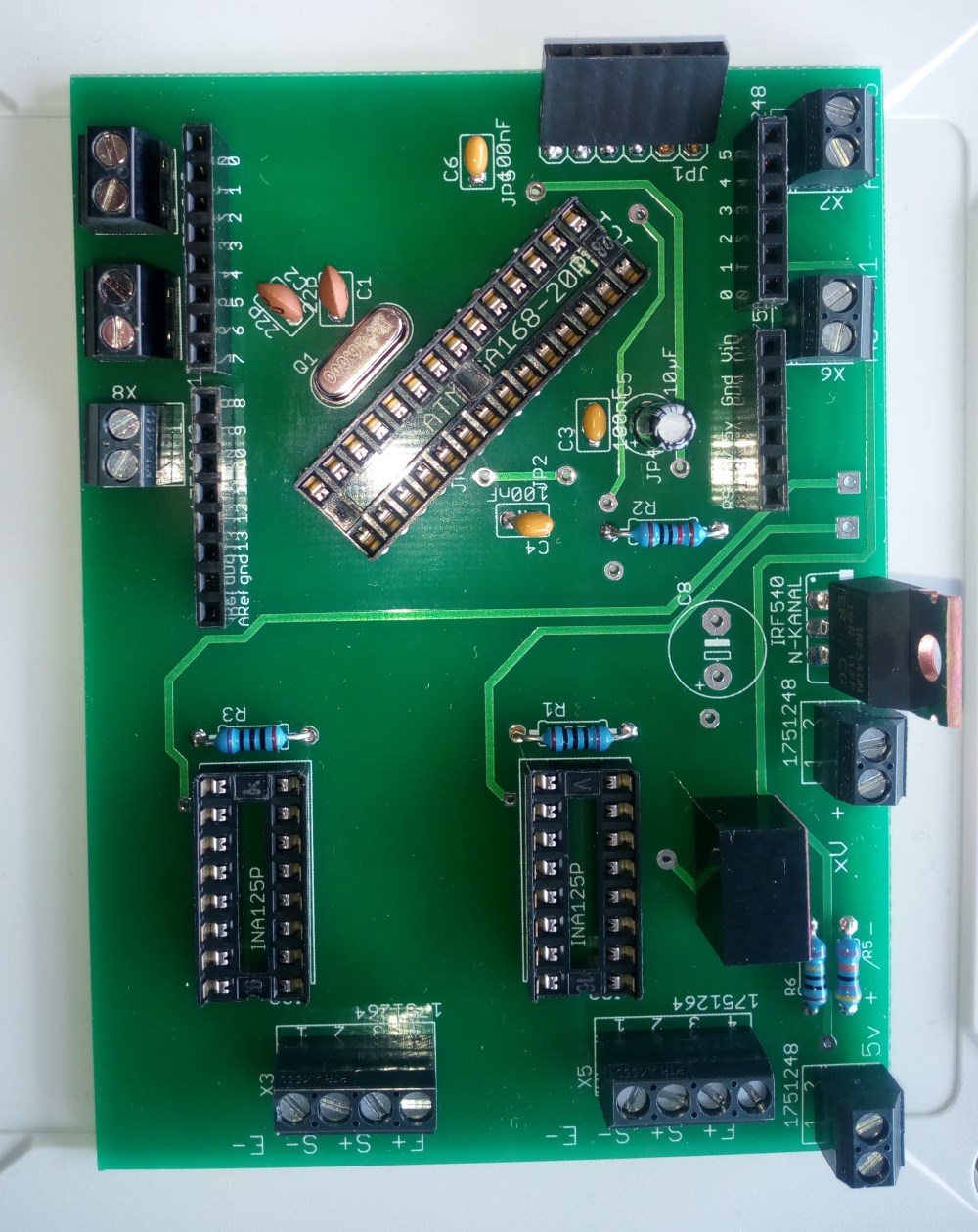

Bestückte Platine, ohne Prozessor und die INA´s 125P
